BGT_DO_679的详细介绍

按钮及指示灯作用

按钮1——短按1秒左右控制继电器工作状态，吸合或断开；

按钮2——功能按键

• 长按6秒以上使模块进入配网模式，此时LED3闪烁；

• 短按1秒左右切换继电器1工作模式，点动或自锁模式。

LED1——模块电源指示灯，正常供电时常亮；

LED2——继电器工作状态指示灯，吸合时亮，断开时灭；

LED3——网络状态指示灯

• 常亮——联网正确，正常工作；

• 闪烁——模块处于配网模式；

• 灭——尝试联网中。

外形尺寸

长6.5cm X 宽4.2cm X 高1.6cm
注：高度不含底部针脚突出部分



模块供电

1、使用microUSB数据线供电（安卓手机数据线），可插在手机充电器或者电脑USB端口上；

2、使用5V直流电源供电，通过板子上的Vin和GND供电；

3、供电电流需600mA以上。



模块控制能力

交流：220V 10A；

直流：30V 10A。

联网控制

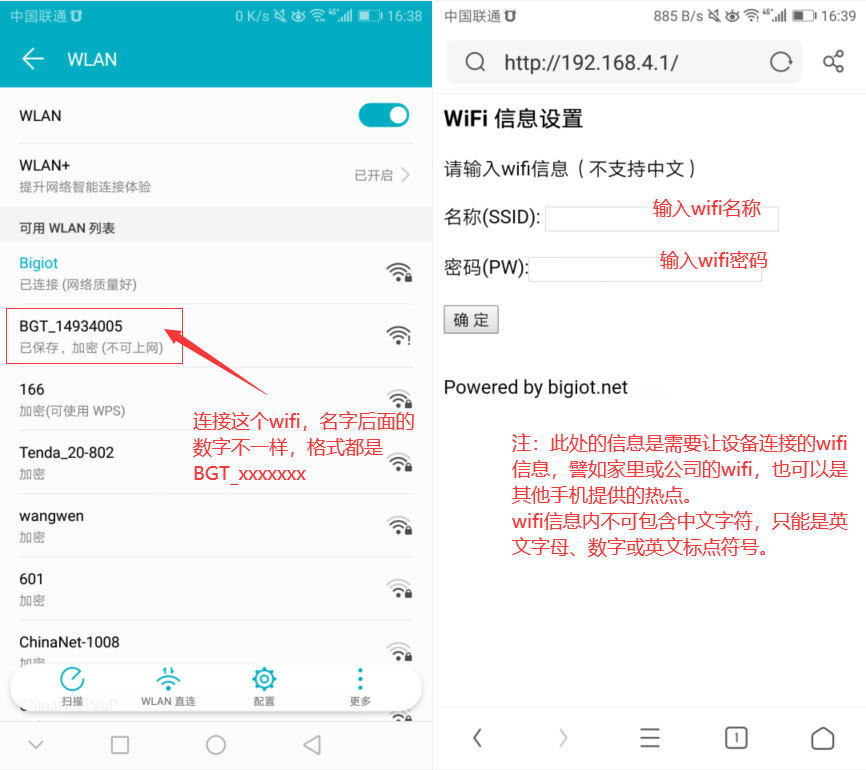

1、webconfig联网配置，网页配网，无需依赖其他软件。

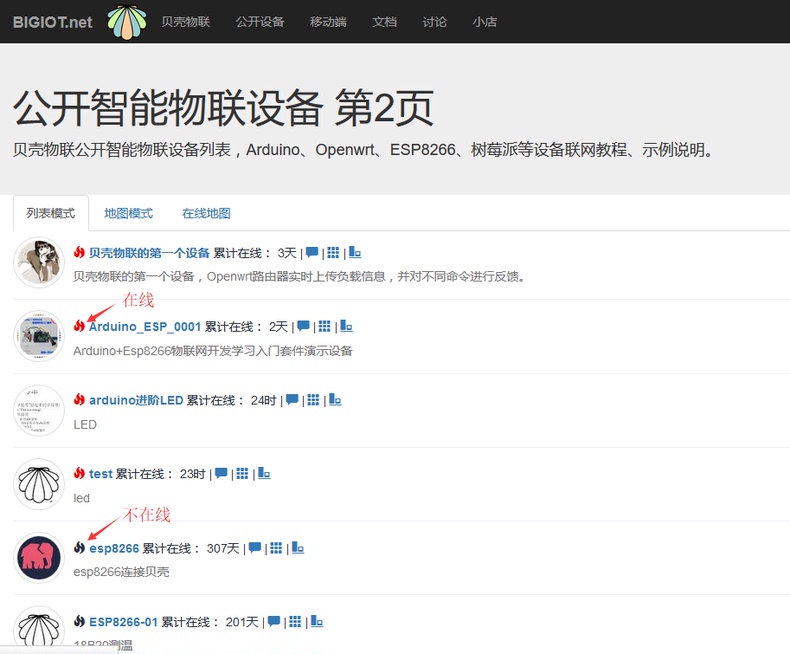

2、配置成功后，路由器联网正常的情况下，可以看到在贝壳物联的公开设备中看到该设备上线。



3、在控制界面可以点击控制按钮控制继电器状态和工作模式。

4、实时数据界面可以查看继电器的吸合状态。

5、也可通过WX小程序控制，具体参考文档wiki.bigiot.net。
